Jak powinny zostać oznakowane hydranty wewnętrzne i zewnętrzne?
Hydranty wewnętrzne i zewnętrzne stanowią niezbędny element systemów przeciwpożarowych, a ich prawidłowe usytuowanie (zarówno w przestrzeni otwartej, na zewnątrz budynków, jak i wewnątrz obiektów budowlanych) i oznakowanie ma bezpośredni wpływ na bezpieczeństwo ludzi i mienia. Hydranty powinny być dobrze widoczne i łatwo dostępne - tak, by w razie zagrożenia móc z nich w jak najkrótszym czasie skorzystać, pobierając wodę do gaszenia pożarów i zaopatrzenia wodnego pojazdu straży pożarnej. Jakim przepisom podlegają kwestie związane z projektowaniem oraz oznakowaniem hydrantów zewnętrznych i wewnętrznych? Jakie powinno być prawidłowe oznakowanie hydrantów zewnętrznych, a jakie oznakowanie hydrantów wewnętrznych?
Hydranty zewnętrzne i wewnętrzne - przepisy
Hydranty zewnętrzne i wewnętrzne stanowią element systemów przeciwpożarowych, a ich projektowanie, lokalizacja i odbiór są regulowane zarówno Ustawami i Rozporządzeniami dotyczącymi ochrony ppoż, jak i Ustawami i Rozporządzeniami dotyczącymi prawa budowlanego.
Oto najważniejsze dokumenty, w których znajdują się przepisy regulujące kwestie związane z hydrantami:
- Ustawa z dnia 21 sierpnia 1991 r o ochronie przeciwpożarowej
- Ustawa z dnia 7 lipca 1994 r Prawo budowlane
- Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie
- Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej
- Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów
- Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 roku w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych.
Aprobata techniczna - CNBOP
Hydranty wewnętrzne i zewnętrzne, stanowią (zgodnie z Ustawą z dnia 16 kwietnia 2004 r. o wyrobach budowlanych) wyrób budowlany, czyli element trwale wbudowany w obiekt budowlany lub jego część i wpływający na właściwości użytkowego tego obiektu. Hydranty są więc wyrobami budowlanymi stosowanymi zarówno w obiektach, jak i w ich otoczeniu, w ramach systemów ochrony przeciwpożarowej i podlegają ocenie technicznej przeprowadzanej przez Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej Państwowy Instytut Badawczy (CNBOP). Hydranty mogą być dopuszczone do zastosowania w obiektach budowlanych lub ich częściach po uzyskaniu aprobaty technicznej CNBOP, która potwierdza, że dany wyrób uzyskał pozytywną ocenę techniczną przydatności.
Polskie Normy dotyczące hydrantów
Hydranty wewnętrzne i zewnętrzne powinny być również zgodne z normami, opisującymi przede wszystkim wymagania i metody badań, dotyczące budowy i parametrów użytkowych hydrantów wewnętrznych i zewnętrznych oraz ich prawidłowego oznakowania.
Polskie Normy dotyczące hydrantów:
- PN-EN 671-1 Stałe urządzenia gaśnicze. Hydranty wewnętrzne. Hydranty wewnętrzne z wężem półsztywnym
- PN-EN 671-2 Stałe urządzenia gaśnicze. Hydranty wewnętrzne. Hydranty wewnętrzne z wężem płasko składanym
- PN-EN 671-3 Stałe urządzenia gaśnicze. Hydranty wewnętrzne. Konserwacja hydrantów wewnętrznych z wężem półsztywnym i hydrantów wewnętrznych z wężem płasko składanym
- PN-EN 1074-6 Armatura wodociągowa. Wymagania użytkowe i badania sprawdzające. Część 6: Hydranty
- PN-EN 14384 Hydranty przeciwpożarowe nadziemne
- PN-EN 14339 Hydranty przeciwpożarowe podziemne.
Rodzaje hydrantów wewnętrznych i zewnętrznych
Hydranty są urządzeniami, które umożliwiają bezpośredni pobór wody z sieci wodociągowej. Hydranty dzieli się na zewnętrzne i wewnętrzne - w zależności od ich lokalizacji. Hydranty zewnętrzne zlokalizowane są na zewnątrz budynków i umożliwiają pobór wody z głównych przewodów sieci wodociągowych zewnętrznych. Hydranty zewnętrzne mogą mieć postać nadziemną lub podziemną. Hydranty wewnętrzne instalowane są wewnątrz budynków i obiektów budowlanych i umożliwiają pobór wody z wewnętrznej sieci wodociągowej / wewnętrznej instalacji przeciwpożarowej. Wyróżnia się hydranty natynkowe i wnękowe - zależności od sposobu montażu hydrantów wewnętrznych.
Parametry i lokalizacja hydrantów zewnętrznych
Wszystkie hydranty muszą być podpięte do sieci wodociągowej zapewniającej odpowiednią ilość i ciśnienie wody. Sieć wodociągowa na hydrantach zewnętrznych powinna zapewnić ciśnienie nie mniejsze niż 0,1 MPa oraz wydajność nie mniejszą niż 5 l/s (dla pożaru gaszonego przez okres minimum 2 h), a także maksymalne ciśnienie hydrostatyczne w sieci wodociągowej przeciwpożarowej nie większe niż 1,6 MPa.
Hydranty zewnętrzne powinny być zlokalizowane wzdłuż dróg, ulic i przy skrzyżowaniach, w odległościach od siebie wynoszących maksymalnie 150 metrów. Przepisy wskazują również maksymalną odległość hydrantu: od zewnętrznej krawędzi jezdni / drogi / ulicy - 15 metrów oraz od obiektu budowlanego - 150 metrów (w przypadku obiektów chronionych - 75 metrów).
Parametry i lokalizacja hydrantów wewnętrznych
Hydranty wewnętrzne stanowią element systemu ppoż projektowanego osobno dla każdego budynku i obiektu budowlanego, z uwzględnieniem przeznaczenia budynku i sposobu jego użytkowania (np. budynek mieszkalny, biurowiec, hotel), wielkości, wysokości (ilości kondygnacji) oraz układu poszczególnych pomieszczeń. W obiektach budowlanych stosuje się następujące rodzaje hydrantów wewnętrznych:
- hydrant 25 i hydrant 33 – z wężem półsztywnym o średnicy węża 25 lub 33 mm,
- hydrant 52 – z wężem płasko składanym,
- zawór 52 – niewyposażony w wąż pożarniczy.
Minimalna wydajność poboru wody może wynosić 2,5 l/s dla zaworu 42 i 1,o l/s dla hydrantu 25, a minimalne ciśnienie mierzone na zaworze dla minimalnej wydajności w obydwu przypadkach wynosi 0,2 MPa.
Oznakowanie hydrantów zewnętrznych i wewnętrznych
Skuteczność działań służb pożarniczych zależy od prawidłowego zaprojektowania całego systemu, czyli m.in. właściwego rozmieszczenia i oznaczenia hydrantów.
Jak wygląda znak hydrant wewnętrzny?

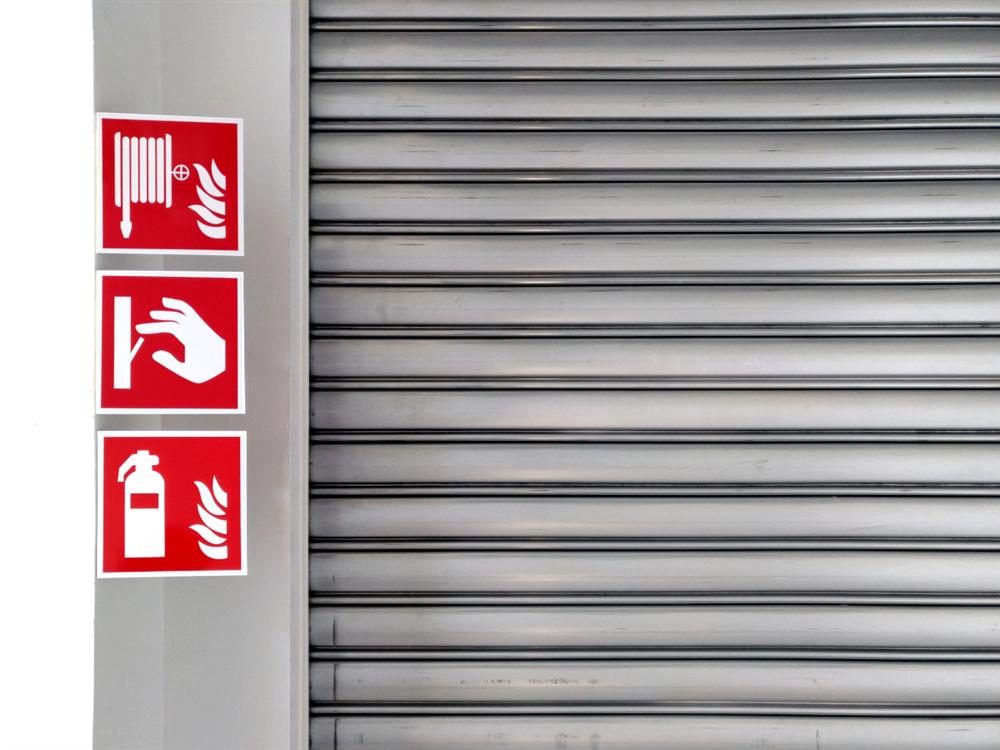

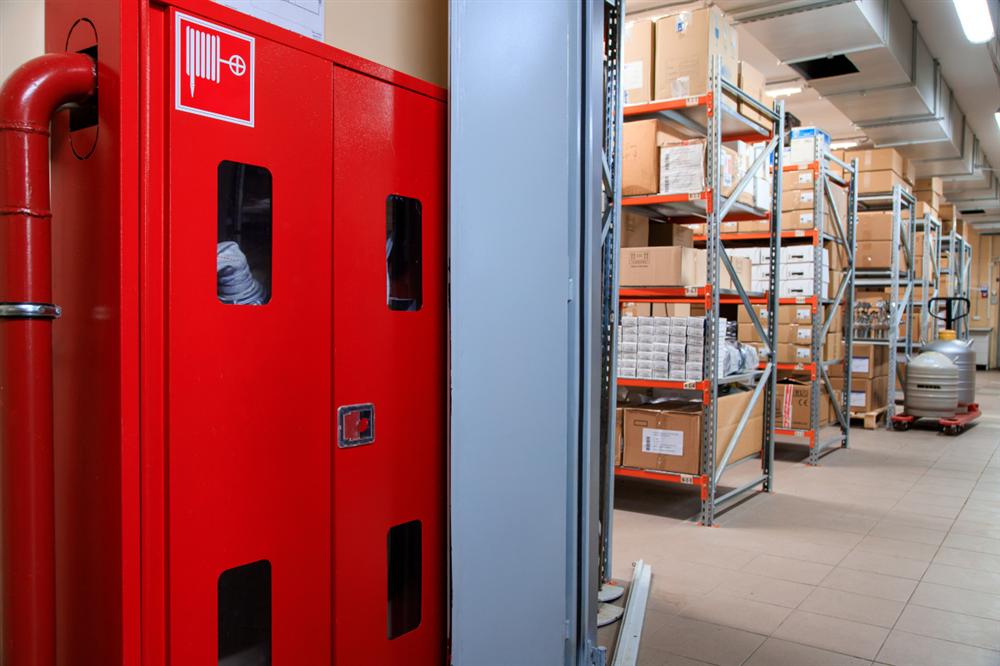

Hydranty w wewnętrznych systemach ppoż oznaczane są za pomocą czerwonych tablic (biała obwódka, czerwone tło, biały piktogram) przedstawiających zwiniętego węża przeciwpożarowego. Ponadto wewnątrz budynków i obiektów budowlanych stosuje się również szafy, z czerwonymi lub przeszkolnymi drzwiami - dla hydrantów oraz oznaczenia wskazujące m.in.: zawór hydrantowy, przyłączenie sieci hydrantowej wewnętrznej, pompownię hydrantowa czy lokalizację klucza do szafki hydrantowej. W pobliżu hydrantu powinno się również umieścić instrukcję jego użytkowania w razie pożaru.
Znaki ochrony przeciwpożarowej mogą być wykonane na sztywnych płytach lub folii samoprzylepnej i powinny być zgodne z normą PN-92/N-01256/01 lub PN-EN ISO 7010.
Jak wygląda znak hydrant zewnętrzny?
Hydranty zewnętrzne nadziemne mają kolor czerwony, co zapewnia stosunkowo dobrą widoczność urządzeń w przestrzeni publicznej. Znak hydrant to tabliczka w biało czerwonym kolorze (czerwone paski na zewnątrz, biały pasek wewnątrz) z wpisaną w jej środek czarną literą H. Znak hydrant może być umiejscowiony bezpośrednio na hydrancie lub na wysięgniku, który zdecydowanie podnosi widoczność urządzenia i może być niezbędny w odniesieniu do hydrantów zlokalizowanych na terenach zielonych, w lekkich zagłębianiach terenów lub na wzniesieniach, gdy np. istnieje ryzyko przysłonięcia urządzenia przez trawy. Znaki hydrantowe mogą być płaskie lub przestrzenne - dobrze widoczne z każdej strony.
Do wskazania lokalizacji hydrantów podziemnych stosuje się czerwone tablice orientacyjne (biała obwódka, czerwone tło, białe piktogramy), na których znajduje się litera H oraz informacja o średnicy zaworu oraz kierunku i odległości od znaku, w których znajduje się hydrant.
Podsumowanie
Hydranty zewnętrzne i wewnętrzne mają umożliwiać efektywny pobór wody do gaszenia pożarów oraz zaopatrywania w wodę pojazdów straży pożarnej. Ich prawidłowe zaprojektowanie, wykonanie i oznakowanie (znaki hydrant wewnętrzny, znak hydrant zewnętrzny - muszą być zgodne z przepisami i normami) ma bezpośredni wpływ na bezpieczeństwo ludzi i obiektów w sytuacjach zagrożenia pożarem.
